調速散熱風扇,PWM占控比了解下

人氣:10914發表時間:2020-06-15 17:13:45

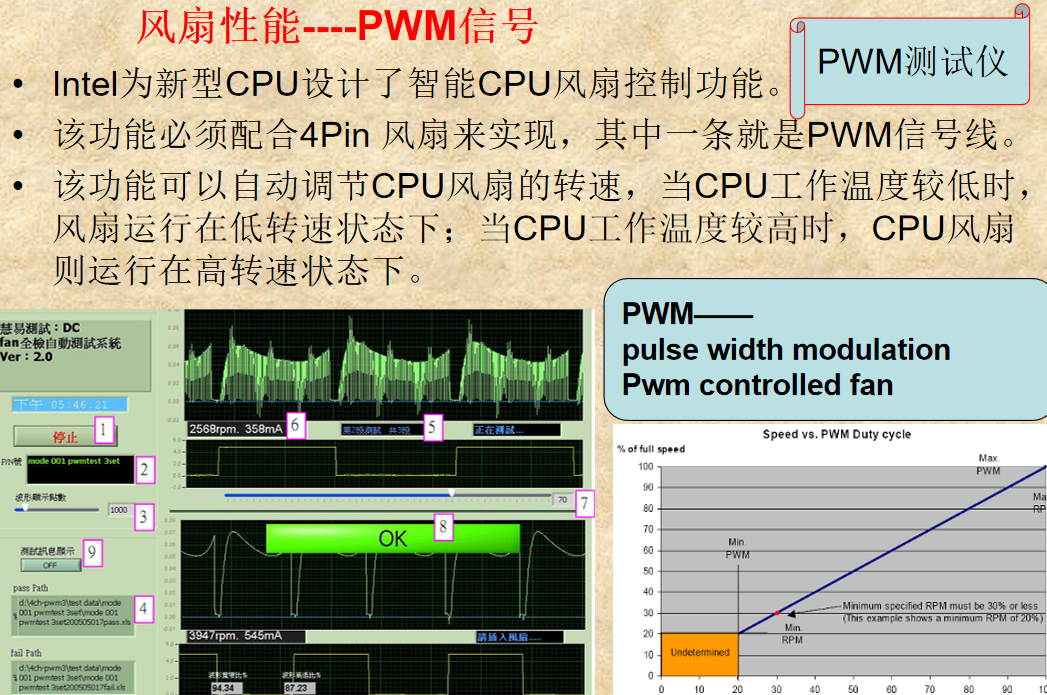

什么是PWM占控比:

PWM是脈寬調制電路的簡稱,在工業控制,單片機上早已經廣泛的應用。而Intel將他和主板的CPU溫度偵測相結合,將其應用于散熱風扇的轉速精確控制上,取得了良好的效果。

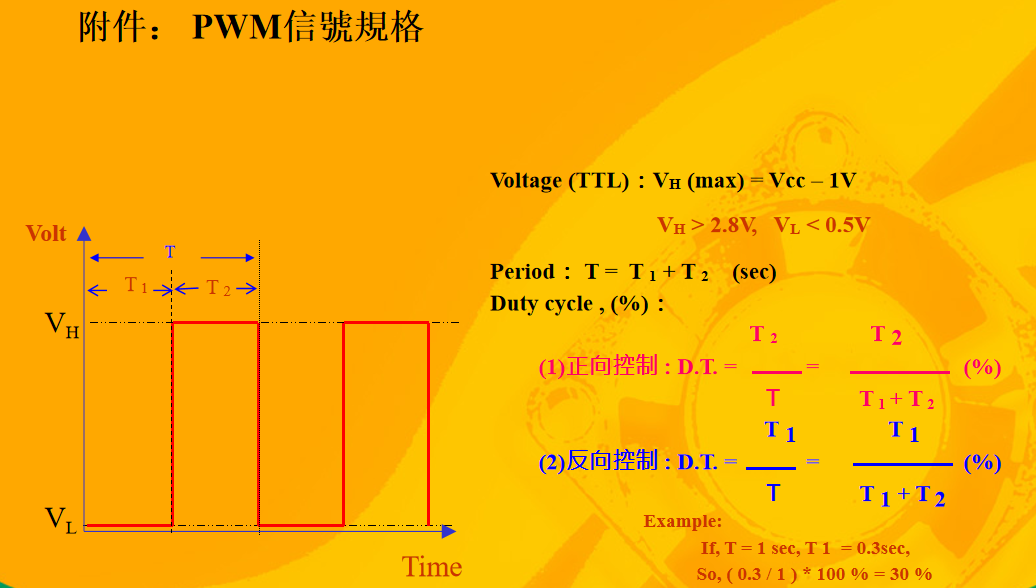

在具有PWM功能的主板上,除了原先的測溫電路之外,多了一個PWM的控制芯片,他的作用是根據測溫電路測得的CPU溫度,發出不同占空比的PWM脈沖信號。這個脈沖是一種方波,在一個周期內,此方波信號的高電平時段占整個周期的比例,我們稱之為占控比。

為什么要控制風扇轉速:

1、降低噪音

2、降低功耗;

3、延長散熱風扇的壽命。

PWM占控比有什么作用:

同一個風扇在不同的環境使用情況下,能起到轉速調整的作用;

滿足客戶對噪音、能耗、散熱的需求。

最簡單的PWM溫控電路,在風扇的電路板上多了個控制電路,我們把它簡單的理解為一個三極管,其中一級和PWM的方波脈沖連接,這個級上如果出現高電平,則三極管另外兩極處于導通狀態,如果是低電頻,則另外兩極處于斷開狀態。如果發出的方波脈沖信號的占空比為50%,即高電平信號占一個周期的一半時間,那么此三極管在一個周期內就有一半時間處于導通狀態。通過此三極管在一個周期內的導通時間長短,我們很容易實現對風扇轉速的控制。如果PWM的方波脈沖信號的占空比可以做到多種級別,那么風扇的轉速也可以做到多種級別。
